Přehled kontaktů relé
TheStříbrné elektrické kontaktyrelé jsou v normálně otevřeném nebo normálně sepnutém stavu, což znamená, že kontakty, které spojují nebo odpojují signál, když je spínač normálně otevřený nebo normálně sepnutý, se nazývají kontakty relé.
Kontakty jsou jednou z nejdůležitějších součástí elektromagnetických relé. Výkon kontaktů je ovlivněn faktory, jako jsou materiály kontaktů, kontaktní tlak, typ zátěže, provozní frekvence, atmosférické prostředí, konfigurace kontaktů a tep. Pokud některý z těchto faktorů nemůže splnit předem stanovenou hodnotu, mohou se objevit problémy s bodovým kontaktem, jako je elektrochemická koroze kovů mezi kontakty, kontaktní svařování, opotřebení a rychlý nárůst kontaktního odporu. Jmenovité zatížení kontaktu se vztahuje k napětí a proudu, které může elektromagnetické relé odpojit. Velikost zátěže určuje velikost napětí a proudu, které může elektromagnetické relé ovládat. Elektromagnetická relé nemohou při používání tyto dvě hodnoty překročit, jinak snadno dojde k poškození kontaktů relé.
Kontaktní formulář relé
Existují tři kontaktní formy Silver CoatedElektrické kontaktya to bodový kontakt, liniový kontakt a plošný kontakt. Co se týče elektromagnetických relé, kontaktní forma kontaktů je většinou bodová. Běžná elektromagnetická relé na trhu mají jednu sadu kontaktů, dvě sady kontaktů a tři sady kontaktů. Aby se zajistilo, že samotný kontakt nebude náhodně selhávat kvůli problémům s kvalitou během experimentu, a aby bylo zajištěno, že kontaktní tlak bude detekován v největším prostoru, bylo během experimentu upuštěno od elektromagnetických relé s jednou sadou kontaktů a třemi sadami kontaktů. experimentu a byla vybrána elektromagnetická relé se dvěma sadami kontaktů.
Ve stavu pod napětím, kdy jsou pohyblivé a statické kontakty mimo kontakt, pokud proud rozpojeného obvodu překročí určitou hodnotu (různá relé mají různé materiály kontaktů a různé jmenovité proudy), nebo napětí přivedené na oba konce kontaktu mezera po odpojení překročí určitou hodnotu (různá relé mají různé materiály kontaktů a různá jmenovitá napětí), vznikne v mezeře kontaktů oblouk. Oblouk je vlastně jev výboje generovaný plynem mezi kontakty pod silným elektrickým polem, které generuje vysokou teplotu a vydává silné světlo a jiskry. Existence oblouku nejen spálí kovový povrch kontaktu, sníží životnost elektrického spotřebiče, ale také prodlouží dobu odpojení obvodu a dokonce způsobí selhání kontaktu relé. V závažných případech může způsobit požár nebo plynové nehody. Proto, aby bylo možné přesně detekovat zákon změny kontaktního tlaku, je nutné zajistit, aby proud odpojený elektromagnetickým relé a napětí přivedené na oba konce kontaktu relé během experimentu nepřekročily jmenovitou hodnotu.
Jaký je materiál kontaktu relé?
Běžné materiály pro relé Bimetal Electrical Silver Contact Point materiály jsou: čisté kovové materiály; materiály ze slitin kovů; kovokeramické materiály (materiály práškové metalurgie). Kontaktní kapacita souvisí s materiálem. Obecně se používá měď nebo stříbření. Pozlacení se používá pro kontakty s nízkým odporem. Wolfram se používá pro vysoký proud a vysokou intenzitu. Samozřejmě existují další slitinové materiály, které všechny souvisí s aplikací (kapacita, výdržné napětí).
Elektromagnetická relé používají "zapnuto" a "vypnuto" stykače ElectricalStříbrné kontaktyk ovládání obvodu. Pokles dotykového napětí způsobený rozdílem přechodového odporu mezi kontakty je různý. Čím větší je přechodový odpor kontaktu, tím větší je úbytek napětí na kontaktu. Výsledný dopad je: 1) Zvýšení zahřívání kontaktu a zkrácení životnosti kontaktu; 2) Snižte efektivní napětí na zátěži.
Aby se předešlo výše uvedenému nárazu, je nutné co nejvíce snížit přechodový odpor kontaktu. Měly by být vybrány materiály s dobrou vodivostí. Běžně používané materiály jsou: měď, stříbro, -- stříbro má lepší vodivost než měď.
U malých relé používaných v malých signálových obvodech je z důvodu malého řídicího proudu kontaktní plocha bimetalových elektronických kontaktů malá a lze použít i měděné kontakty se zlacením.

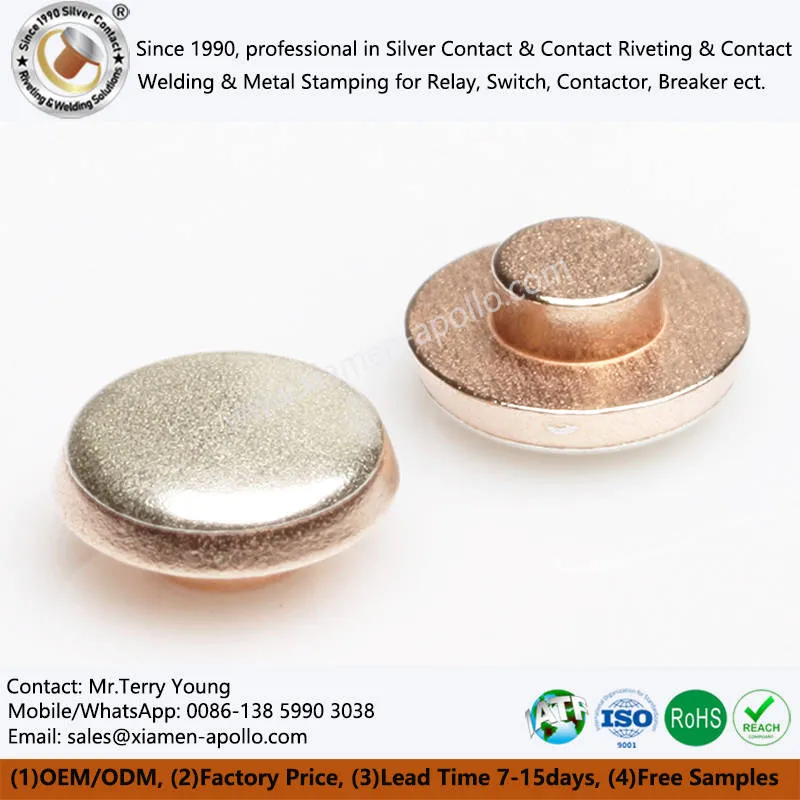

Náš stříbrný povlakElektrické kontaktymají mnoho vynikajících vlastností, díky kterým jsou ideální volbou pro mnoho oblastí. Za prvé, má vynikající vodivost. Jako vynikající vodivý materiál může stříbro zajistit stabilní přenos proudu, což výrazně zlepšuje výkon a účinnost zařízení. Za druhé, stříbrné kontakty jsou vysoce odolné proti opotřebení. Během častých spínacích operací mohou stále udržovat dobrý stav kontaktu, čímž se prodlužuje životnost produktu. Navíc naše stříbrné kontakty prošly přísnými kontrolami kvality a jsou spolehlivé, bezpečné a stabilní. Ať už v energetických systémech, průmyslové automatizaci nebo komunikačních zařízeních, stříbrné kontakty mohou hrát důležitou roli.
