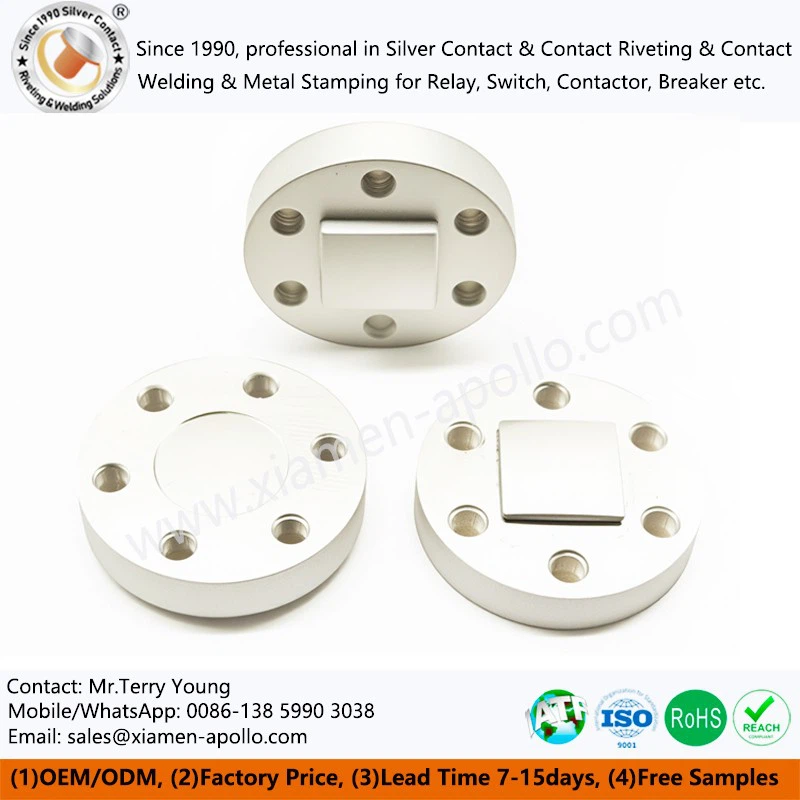

Brazed kontaktní sestava

Naše společnost se zaměřuje na výzkum, vývoj a výrobuKontaktní sestava svařování mědi, mosazná svařovací kontaktní sestava; Svařování kontaktního stykače; a obvod jističe svařování kontaktní sestava.Tato pálená kontaktní shromáždění splňuje potřeby více oborů, jako je například energie, nová energie a průmyslové vybavení.

Stříbro (AG), proslulé výjimečným elektrickou a tepelnou vodivostí, která vylučuje odpor až 1,59 × 10⁻⁸ · m-servery jako klíčový kontaktní materiál v elektrických zařízeních s nízkým napětím. V závislosti na operačních prostředích se stříbrné kontakty obvykle používají ve formě čistých slitin na bázi Ag nebo stříbra, jako jsou Agni, AGCDO, AGSNO₂ a Agzno. Každá varianta nabízí odlišné vlastnosti:

Čisté stříbrné kontakty se mohou pochlubit bezkonkurenční vodivostí, ale trpí nízkou tvrdostí, náchylností k svařování a omezenou odolností proti oblouku, což je způsobuje, že je vhodné pro scénáře s nízkým proudem a nízkým zatížením.

Kontakty AGCDO vynikají v odolnosti proti erozi oblouku a výkonu proti svařování, ideální pro vysokofrekvenční přepínací aplikace.

Slitiny Agsno₂ a Agni, jako alternativy šetrné k životnímu prostředí, mechanická síla a odolnost vůči svařování, přizpůsobení pro přepínače a stykače.

Bez ohledu na materiál musí svařovací proces vytvořit vysokopevní pevnou, nízkou odolnost a dlouhodobé stabilní spojení mezi kontaktem stříbrným a elektrickým terminálem nebo nosičem.

Metody svařování stříbrných kontaktů obvykle zahrnují následující:

1. Svařování odporu (elektrické svařovací svařování)

Tato metoda využívá kontaktní odpor k generování tepla, když proud prochází kovovým rozhraním, což způsobuje tání nebo plastovou deformaci na kloubu. Stříbrný kontakt je tak fúzován s substráty, jako jsou měděné terminály. Mezi klíčové výhody patří rychlá rychlost svařování, minimální zóny postižené teplem, vysoká spolehlivost připojení a kompatibilita s automatizovanými montážními linkami.

1. Aplikace v relé: Micro Relays vyžaduje přesné svařování s nízkým odporem. Svařování odporu pulsu se často používá k řízení velikosti svaru a minimalizaci tepelné deformace.

2. Klíčové kontrolní faktory: Svařovací proud, aplikovaný tlak, doba energizace a doba trvání chlazení vyžadují experimentální optimalizaci k eliminaci trhlin 3 a pórů ve svarech, což zajišťuje robustní odolnost vůči elektrické korozi.

2. vysokofrekvenční svařování

Vysokofrekvenční svařování v oblasti spojování v pevné fázi využívá účinky pokožky a blízkého vysokofrekvenčního proudu (100–400 kHz) k vyvolání lokalizovaného vytápění na kontaktním povrchu. Tento přístup nabízí rovnoměrné pájecí klouby s minimálním tepelným dopadem, široce přijímané v přesných komponentách, jako jsou malá relé, mikro přepínače a stykače.

1. Frekvence svařování: Vyšší frekvence (např. 400 kHz) koncentrují teplo efektivně, vhodné pro miniaturizované stříbrné kontakty.
2. Řízení výkonu: Výstupní výkon (2–10 kW) je přizpůsoben velikosti kontaktu, vyvážení vstupu energie a integritu materiálu.
3. Metoda tlaku: Pneumatické nebo servoivové hlavy se použijí 0. 5–2. 0 tlak MPA, aby se zajistil intimní kontakt mezi stříbrným bodem a terminálem.
4. Řízení času: Trvání zahřívání 50–300 ms je kritické; Přehřátí může odstranit stříbrný materiál, zatímco nedostatečný čas vede ke slabým vazbám.
5. Systém chlazení: Voda nebo chlazení vzduchu udržuje stabilitu zařízení a zabraňuje tepelné degradaci pájecích kloubů.

3. pájení (jako je stříbrné pájení)

Tato technika využívá stříbrné kovy na bázi stříbra k vazbě kontaktů k substrátům roztavením slitiny páje, aby zaplnila mezery. Upřednostňuje se pro kompozitní nebo vysoce výkonné kontakty, jako jsou hlavní kontakty ve stykači, a to díky jeho schopnosti zvýšit mechanickou pevnost a vodivou účinnost.

1. Aplikace v stykacích: Velké dodavatelé, kteří manipulují stovky ampérů, spoléhají na stříbrné pájení a vytvářejí vibrace rezistentní, vysokoteplotní klouby s rovnoměrnými pájemi švy.
2. preventivní opatření: Bod tání pásního materiálu, teplota zahřívání a doba přetržení musí být přísně kontrolována, aby se zabránilo strukturálnímu osvobození nebo přehnanému spálení stříbrných kontaktů.

1. relé

Reléové kontakty Spravují nízko-střední proudy a vyžadují rychlé on-off schopnosti. Technologie svařování zde musí dodat:

1. Mechanická robustnost: Odolnost vůči desoldingu z vibrací, zásadní pro mikro a výkonové relé.
2. Nízká kontaktní odpor: Minimalizace spotřeby energie hnací síly cívky přes přesnou integritu kloubů.
3. Dlouhodobá stabilita: Prevence oxidace nebo tání během prodlouženého provozu, zásadní pro špičkové relé, kde kvalita svařování přímo ovlivňuje životnost a spolehlivost kontaktu. Svařování odporu a laserové svařování jsou dominantní kvůli jejich přesnosti.

2. přepínače (například přepínače stěn a mikro přepínače)

Časté provozní subjekty přepínají kontakty na opakované obloukové šoky a mechanické opotřebení. Mezi klíčové požadavky na svařování patří:

1. Zabezpečené svařovací svařování: Odolnost vůči uvolnění vibrací nebo oděrem a zajištění konzistentního mechanického výkonu.
2. schopnost anti-fúze: zmírnění adheze stříbrného bodu, běžný režim selhání ve vysoce využívacích spínačích.
3. Tepelná stabilita: Odolnost vůči lokalizovanému přehřátí, která by mohla korodovat kovové struktury. Multivrstvé kompozity ze slitiny stříbrné ze stříbra spárované s svařováním přesného odporu zvyšují konzistenci a trvanlivost.

3. stykače

Hlavní kontakty stykače, které jsou navrženy pro vysoce výkonné ovládání, vydrží závažné napětí a proudové nárůsty. Řešení svařování zde prioritizujte:

1. Vysoce pevné vazby: Odolnost proti oddělení při prodloužených elektromagnetických silách, nezbytná pro zařízení pro průmyslové třídy.
2. Velké kontaktní plochy: klouby s nízkou odolností ke snížení Jouleho vytápění a ztráty energie během vedení s vysokým proudem.
3. oxidační odolnost: Ochranná rozhraní pro udržení stabilní vodivosti v drsném prostředí, se stříbrným pájením a běžně používaným svařováním odolnosti více bodů.

4. dopad kvality svařování na elektrický výkon

Vynikající svařování stříbrných kontaktů zvyšuje funkčnost komponent prostřednictvím:
1. Snížená kontaktní odolnost: Optimalizované rozhraní kloubů nižší vodivé ztráty, zlepšení energetické účinnosti a rozptylu tepla.
2. Zvýšená mechanická spolehlivost: odolnost vůči vibracím a tepelnému cyklování, což zajišťuje stabilitu v komplexním průmyslovém nastavení.
3. Prodloužená životnost: zmírnění obloukové eroze a opotřebení, zpoždění mechanismů selhání, jako je přenos materiálu nebo degradace povrchu.
4. Zlepšená bezpečnost: Bezpečné klouby eliminují rizika oblouku, pálení nebo katastrofického selhání způsobeného slabými svary, prasklinami nebo nesouosočeními.

Naopak, svařování pododstavce, které se týká nedostatečného spojení, strukturálních nedostatků nebo pozičních chyb, které mohou vést k přerušovanému provozu, předčasné degradaci a dokonce i bezpečnostním rizikům, což zdůrazňuje kritickou roli optimalizace procesu při výrobě elektrických zařízení s vysokou relializací.
